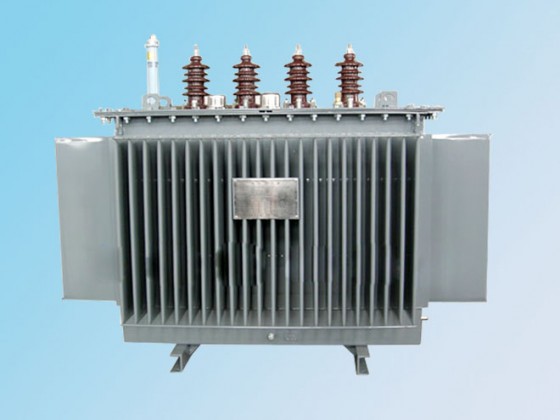

接地變壓器為三相變壓器（或三相電抗器），用來為電力系統不接地的點提供一個人工的可帶負載的中性點供電力系統接地用，該中性點可連接到消弧線圈，接地限流電抗器或電阻，也可直接接地，接地變壓器除一次側中性點供接地外，可規定帶有一個低電壓的二次繞組，該繞組可具有連續的額定容量，作為變電站的輔助電源。我廠生產的接地變壓器通過了各項試驗，符合GB1022988(IEC28988)標準并引用GB1094、1 596、GB／T645199的技術參數和要求。
消弧線圈具有可調節電抗的接地電抗器，一端接至變壓器或接地變壓器中點，一端接地，其作用為，當三相線路接地時，產生電抗電流，抵消困線路對地電容而產生電容電流，使故障處不致發生持續的電弧，使故障范圍不致擴大，提高供電系統的安全和可靠性。
消弧線圈的電抗或電流是借操作無載分接開關來調節的。所有消弧線圈具有額定電壓110V額定電流1 0安的信號線囤。所有消弧線圈的接地端裝有次級額定電流為5安的電流互感器。
1.在無接地故障而只有二次測負載時，接地變壓器就相當于一臺電力變壓器，其容量就是銘牌上標注的二次容量，按次運行，該變壓器符合sg。同等容量的技術參數即空載電流、空載損牦、負載損耗、溫升、電壓比、短路阻抗、噪聲等符合s9指標。
2.當系統發生單相接地故障時，接地變壓器一次繞組，流過一個零序電流，因?yàn)閆型接法對二次連續運行無影響，只要一次中性點電流大小和時間不超過規定值接地變壓器溫升仍符合有關標準規定，(GB1022988)。
3.一次測零序組抗可按用戶要求設計，偏差不大干±10%。
