一、概述

保定威帆電氣科技有限公司擁有技術研發隊伍和精良的設備,引進并消化國外的技術,長期致力于電力系統中性點接地技術產品研發、生產、銷售與服務。我公司以進口特殊不銹鋼合金材料，開發生產的系列不銹鋼中性接地電阻柜裝置。WF-B變壓器中性點接地電阻柜對降低電網過電壓、提高電網的安全性、可靠性，具有良好的效果。用于 6～35kV電纜供電系接地電容電流較大的系統中。當接地電流大于規定值時，有可能產生弧光接地過電壓。中性點采用電阻接地方式的目的就是給故障點注入阻性電流，其電阻分量電流可以把故障電流限制得適度，提高繼電保護靈敏度，把暫態過電壓限制到正常相對中性點電壓的2.6倍，防止弧光過電壓損壞主設備，同時對鐵磁諧振過電壓有顯著作用。

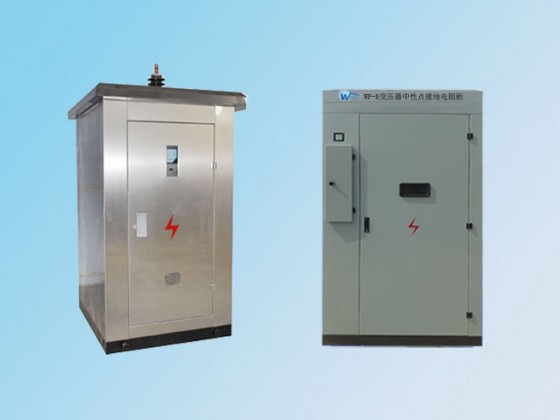

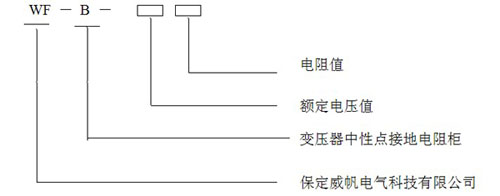

二、型號說明

三、技術參數：

1、海撥高度：不超過4000m

2、環境溫度：-40℃～60℃

3、相對濕度：不大于95%（25℃）

4、安裝場所：空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃,

5、電網頻率：48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）

6、適用于：戶內、戶外

7、電阻柜正常狀態下中性點位移電壓不超過運行相電壓的3%

特殊使用條件，請?jiān)谟嗀洉r(shí)詳細提出

四、產品特點

1.電阻柜柜體材質采用不銹鋼板，外型美觀，耐腐蝕性強，防護等級可達IP55。

2.根據不同的使用條件，電阻柜分為戶內型和戶外型。進線方式可采用上進下出、側進下出、和下進上出等，采用上進下出、側進下出時柜體頂端裝有穿墻套管。柜體頂部裝有吊環便于吊裝。

3.電阻材質可采用特種合金材料或非金屬特種材料閥片（如炭素材料閥片、氧化鋅材料閥片）。

不銹鋼鎳鉻合金（Cr20Ni80）材料導電率高.通流能力強，耐高溫，使用溫度可達1400℃，溫度系數≤ -0.045% /℃，阻值穩定，耐腐蝕、韌性好不變形，可靠性高。用合金材料組成的電阻全部采用電阻單元，以多個單元采用亞弧焊接而成框架，電阻單元采用耐高溫絕緣子（高分子）支撐連接。根據不同的客戶要求我公司可提供進口的電阻器。

4. WF-B型中性點接地電阻器為標準產品，可以與電阻或電抗并聯運行，為電網容量逐漸擴大給電網安全運行提供了保障。

5.當變壓器繞組為△形聯結而需要獨立安裝Z形繞組接地變壓器時，中性點接地電阻器可與之配套使用。

6.可加裝接地記錄和溫濕度控制裝裝置。

五、常用規格型號、技術參數

         6.3kV、10kV、35kV變壓器中性點接地電阻參數

可以按用戶要求設計制造各種電阻,電阻值從1Ω-2000Ω,允許通過電流1A-2000A，電阻值的誤差±3%，允許通流時間10s、15s、30s、60s、2h。

六、外形及安裝

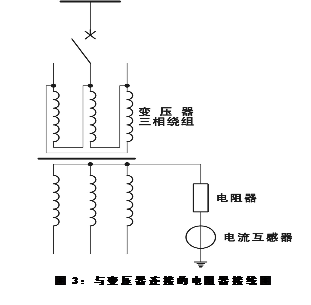

1、設備安裝接線圖如下圖所示

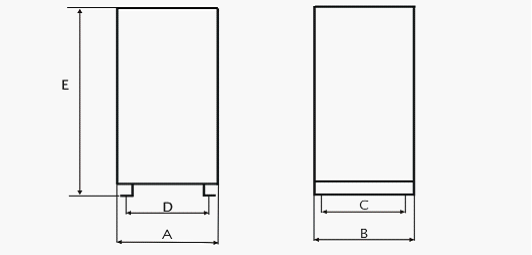

2 電阻柜可固定于混凝土基礎臺上，以保持電阻的水平。設備外殼應經柜腳接地螺栓可靠接地。電阻柜外型尺寸根據用戶具體參數而定。

六、訂貨須知

1. 系統額定電壓:(KV)

2. 2.短時允許電流：（A）

3.標稱電阻值：（Ω）

4.接地變壓器容量：（Kva）短時允許電流：（A）和變比

5.是否加裝電流互感器（CT）:CT變比、容量和復合誤差

6.進線方式：可選上進下出，下進下出，側進側出，側進下出

7.短時允許通流時間：（s）

8.電阻柜的柜體材質、（IP）防護等級、色標及安裝地點

9.是否需要加裝接地記錄及溫濕度控制裝置
