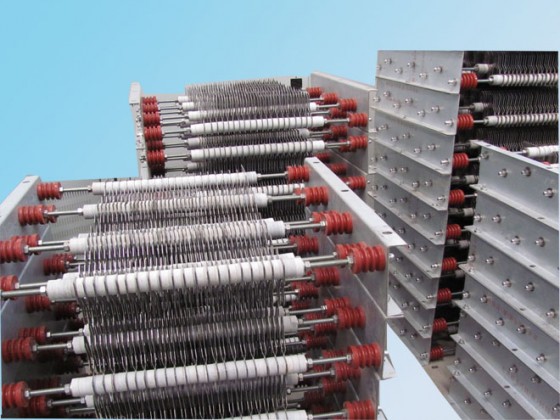

WF-B系列中性點接地電阻元件采用電阻專用、特殊配方的不銹鋼合金制造，主要性能特點有：
①．耐受高溫：熔點為（1375-1500℃），使用溫度1000℃；
②．抗拉強度高：抗拉強度700MPa，在900-1000℃高溫下，機械強度基本保持不變；
③．電阻率高：電阻率為1.25μΩ.m，有利于減少電阻元件尺寸；
④.阻值穩定：電阻溫度系數1.05×10-4/℃，在350℃高溫時，阻值僅增加4%（鑄鐵電阻元件阻值增加24%），有利于保證保護的靈敏度；
⑤．抗氧化能力強：在1000℃左右的高溫下仍然保持良好的抗氧化性能。適宜于污染嚴重的環境；
⑥．高韌性：在高溫劇烈變化的運行條件下，仍保持良好的韌性，不易斷裂；
⑦．類型齊全：按照同流能力的大小，有帶狀、網型、螺旋繞線型、肋型繞線型。平滑繞線型等多種結果類型的電阻元件。
WF-B系列中性點接地電阻器
一、品種
①．配電網小電阻接地電阻器；
②．配電網中電阻接地電阻器；
③．配電網高電阻接地電阻器；
④．發電機中性點高電阻接地電阻器。
二、產品系列化
①．適用電壓：400V-69KV；②.允許通流：5A-5000A；③.標稱電阻：0.1Ω-1500Ω:；④.允許通流時間：10S、30S、60S、10min連續運行⑤.進出線方式：上進下出、下進下出、側進側出、測進下出；⑥.安裝地點：戶內、戶外；⑦.允許溫升：通流時間為10S、30S、60S時為760℃；通流時間為10min時為610℃；連續運行時為385℃；⑧.零序電流互感器：需方可選。
常用型號電阻柜技術參數表
|
型號 |
系統額定電壓KV |
電阻柜額定電壓KV |
短時允許通流A |
標稱阻值Ω（±10%） |
外形尺寸 W×D×H（mm） |
重量 kg |
|
B6.3-100-10 |
6.3 |
3.64 |
100 |
36.4 |
1167*1067*1120 |
320 |
|
B6.3-200-10 |
6.3 |
3.64 |
200 |
18.2 |
320 |
|
|
B6.3-300-10 |
6.3 |
3.64 |
300 |
12.1 |
320 |
|
|
B6.3-400-10 |
6.3 |
3.64 |
400 |
9.09 |
320 |
|
|
B6.3-600-10 |
6.3 |
3.64 |
600 |
6.06 |
325 |
|
|
B6.3-1000-10 |
6.3 |
3.64 |
1000 |
3.64 |
330 |
|
|
B10-400-10 |
10 |
5.77 |
400 |
14.4 |
1167*1067*1270 |
340 |
|
B10-600-10 |
10 |
5.77 |
600 |
9.6 |
345 |
|
|
B10-1000-10 |
10 |
5.77 |
1000 |
5.77 |
350 |
|
|
B10.5-400-10 |
10.5 |
6.0 |
400 |
15 |
1167*1067*1270 |
340 |
|
B10.5-600-10 |
10.5 |
6.0 |
600 |
10 |
345 |
|
|
B10.5-1000-10 |
10.5 |
6.0 |
1000 |
6 |
350 |
|
|
B10.5-600-10高型 |
10.5 |
6.0 |
600 |
10 |
1000*800*2000 |
350 |
|
B35-200-10 |
35 |
20 |
200 |
100 |
（2*1346）*1524*2300 |
1250 |
|
B35-600-10 |
35 |
20 |
600 |
33.7 |
1250 |
|
|
B35-1000-10 |
35 |
20 |
1000 |
20 |
1250 |
|
|
B35-1300-10 |
35 |
20 |
1300 |
15.5 |
（2*1524）1524*2845 |
|
|
B35-2000-10 |
35 |
20 |
2000 |
10 |
1500 |
檢查試驗：當設備可靠就為后，打開帶銘牌的前面板，檢查柜內設備的接線情況，并注意以下事項：
①．帶電錢所有包裝材料必須從箱內取出，以避免發生火災；
②．仔細檢查絕緣子、套管等有否破損，若發現破損件，硬立即與運輸商聯系；
③．檢查緊固螺桿是否確實拆除；
④．檢查所有電氣連接，確認連接牢固可靠；
⑤．所有固定螺栓是否全部緊固；
⑥．投運前試驗，測量電阻元件的阻值、測量絕緣電阻，按規定標準進行工頻耐壓試驗。試驗電壓不大于出廠試驗電壓值的85%；
⑦．還原裝好柜體前面板，準備投運。
