1.1   發電機中性點接地方式的選擇

發電機是電力系統的原動力，在運行中必須具備對突發性故障的應變能力，發電機中性點的接地方式與此有密切的關系。

發電機中性點的接地方式有：①中性點直接接地②中性點經低阻抗接地③中性點不接地④中性點經消弧線圈接地⑤中性點經高阻抗接地。

發電機定子繞組單相接地故障電流允許值

1.2   發電機經高阻抗接地方式

發電機中性點經高阻接地能有效抑制發電機接地故障電流，從而有效防止發電機定子繞組燒毀,并降低電弧接地暫態過電壓。

中性點經高電阻接地有多種方案，其中以單相接地變壓器與電阻器結合的方案。我公司生產的WF-F型接地電阻柜，體積小，重量輕。接地變壓器抗沖擊，阻燃，局放小。電阻采用特種材料制作，性能穩定，通流能力強。

二、系統概述

2.1  使用范圍

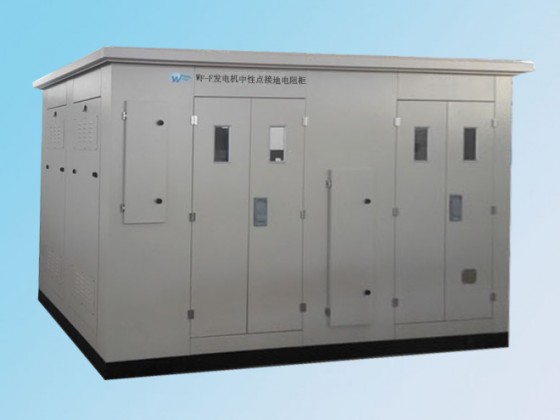

    WF-F型發電機中性點電阻器柜為專用于發電廠發電機中性點采用高電阻接地的成套裝置。發電機電壓等級主要為6kv至20kv。當定子發生一點接地時，可限制接地電流在很小的數值，并有效抑制電弧接地暫態過電壓。

2.2  使用環境

1、 適用于戶內。

2、 環境溫度：不低于-40℃，不高于+40℃。

3、 海拔高度不超過4000m。

4、 相對濕度：不大于95%（25℃）。

5、 電網頻率：58～62Hz(60Hz系統)、48～52Hz(50Hz系統)。

6、 安裝場所的空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃。

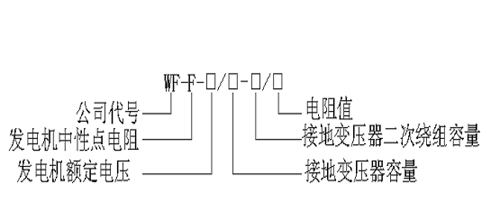

2.3   產品型號及組成說明

2.3. 1接地變壓器參數

絕緣等級：H 級

溫升：≤100K

冷卻方式：AN

防護等級：紙絕緣干式接變壓器產品防護等級分為IP00(無外殼)、和IP20，IP23(有外殼)。

            絕緣水平、阻抗電壓、空載損耗、負載損耗按相應的國家標準

            絕緣電阻測試：高壓—低壓及地≥300MΩ、低壓—地≥100 MΩ

三、成套裝置的組成及結構

3.1裝置組成

WF-F型發電機中性點電阻器柜中裝有干式單相接地變壓器、電阻器、隔離開關、避雷器等電器設備，可以整體方便安裝在發電機中性點附近。

WF-F型發電機中性點電阻器柜內裝有電流互感器測量中性點電流并可輸出模擬量。

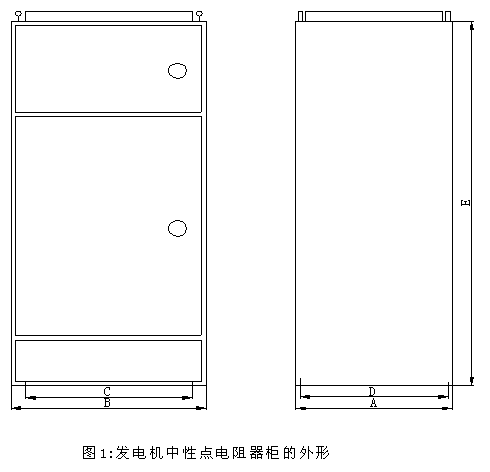

3.2柜體外型尺寸

3.3  WF-F型發電機中性點電阻柜技術參數推薦表

四、成套設備的安裝及維護

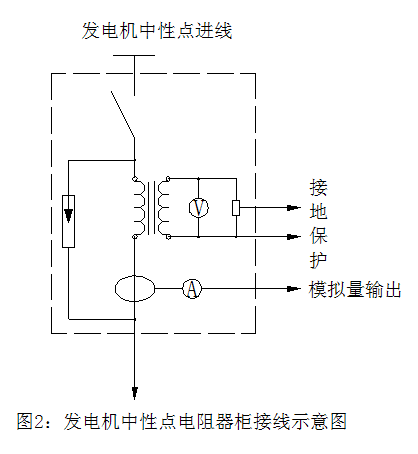

4.1安裝接線示意圖

柜體采用冷軋鋼板噴塑（或不銹鋼）加工而成，頂部通過穿墻套管引出接線或從柜體底部電纜進線。

注意：電阻柜應可靠接地

4.2設備注意事項

1、 驗收時，可檢查柜體內設備、附件齊全狀況。

2、 需要時對變壓器按國標規定作耐壓試驗，測量冷態電阻值。

3、 標有接地符號處需可靠接地。

4、 連接WF-F型發電機中性點電阻器柜的導線截面、型式由

用戶決定。

五、定貨需知

為了更好的為您服務，定貨時請?zhí)峁┮韵沦Y料：

（1） 發電機的額定電壓，接地變壓器的變比，電阻值；

（2） 接地變壓器的絕緣形式（干式或油浸式）；

（3） 電流互感器的變比；

（4） 柜體的顏色，上走線，還是下走線。

（5） 通流時間

（6） 電阻柜的材質、IP防護等級、顏色及安裝地點。
